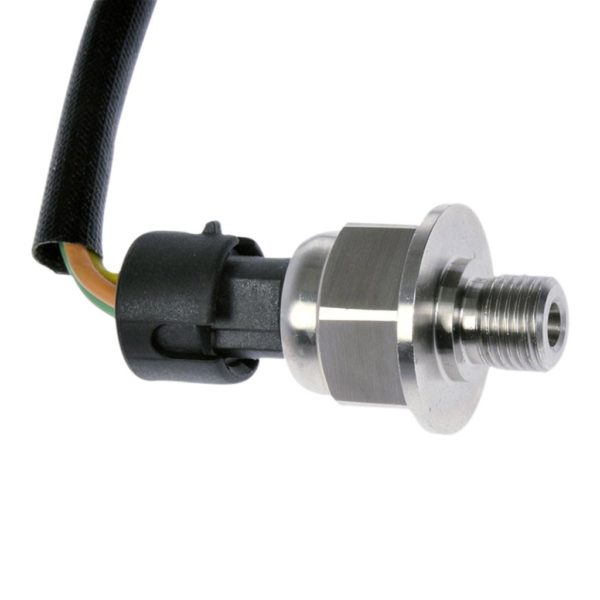

O que é a cebolinha do óleo?
As cebolinhas do óleo são tipicamente usadas como atuador que ativa diretamente a luz de advertência do óleo no painel quando a pressão do óleo no motor cai abaixo do nível crítico predefinido ou traz o sinal para a central do veículo, de modo a prevenir e evitar danos no motor.
Dependendo da construção do motor, o interruptor de pressão do óleo (o nome técnico para a cebolinha do óleo) geralmente pode ser encontrado em um dos locais mais comuns: no bloco de cilindros do motor ou na caixa do filtro de óleo, bem como em alguns tipos de motores pode ser encontrado na cabeça do motor.
Leia também
- Óleo certo para cada motor! Como saber o do seu carro? Tabela!
- Luz da injeção acesa e motor falhando: o que pode ser?
Cebolinha de óleo e seu funcionamento
O interruptor é operado por um diafragma auto-elástico ou móvel com uma mola ajustada cuja posição é determinada pela pressão aplicada a ela. A pressão crítica necessária para mover o diafragma e ativar (ligar ou desligar) os contatos do interruptor é determinada pela pressão do óleo do motor. Este valor crítico da pressão do óleo é individual para cada tipo de motor e pode variar. O valor usual é entre 0,25 e 0,75 bar (3,5 – 11 psi).
Se a pressão do óleo cair abaixo deste valor crítico, o interruptor ativa diretamente a luz de advertência do óleo no painel do motorista ou, em alguns sistemas de gerenciamento do motor, o interruptor retorna um sinal para a ECU, de modo a ser avisado sobre a baixa pressão do óleo do motor e evitar danos ao motor. Os contatos do interruptor podem ser normalmente abertos ou normalmente fechados.
A operação dos interruptores é fundamentalmente similar em todos os casos, embora o tipo, tamanho e construção possam variar de acordo com a aplicação do fabricante ou o requisito de um sistema.
Nos interruptores com contatos normalmente abertos, quando a pressão do óleo do motor atinge o nível crítico predefinido, produz movimento do diafragma e ativa os contatos do interruptor, de modo que os contatos são conectados entre si, isto é, o interruptor está fechado (ligado). Os interruptores com contatos normalmente fechados funcionam em frente, quando a pressão do óleo do motor atinge o nível crítico predefinido, e desativa os contatos já conectados do interruptor, então agora os contatos são desconectados, isto é, o interruptor está aberto (desligado).
Diagnóstico e procedimentos de teste para a cebolinha do carro
Todos os testes abaixo podem ser realizados com um multímetro.
Para um interruptor que funciona com contatos normalmente abertos:
- Verifique se há um circuito aberto entre os contatos quando o motor não está funcionando
- Verifique se há um curto-circuito (continuidade) entre os contatos quando o motor está funcionando.
- Verifique a continuidade e condição dos pinos, terminais e fios.
Interruptor com contatos normalmente fechados:
- Verifique se há um curto-circuito (continuidade) entre os contatos quando o motor não está funcionando.
- Verifique se há um circuito aberto entre os contatos quando o motor está funcionando.
- Verifique a continuidade e condição dos pinos, terminais e fios.
Procedimentos de teste com multímetro na cebolinha do carro
Desconecte o conector do interruptor de pressão do óleo e verifique a conectividade entre os contatos. Se o interruptor estiver com dois pinos, a verificação deve estar entre os pinos. Caso o interruptor esteja com apenas um pino, a verificação deve estar entre o pino e a massa (pólo negativo).
Quando o motor não está funcionando, o valor de leitura da resistência elétrica de um multímetro em caso de interruptor com contatos normalmente abertos deve ser infinito (os contatos são desconectados – desligados) e, no caso de troca com contatos normalmente fechados, deve ser zero ( Os contatos estão conectados – ligados).
Quando o motor está funcionando, o valor de leitura da resistência elétrica de um multímetro em caso de interruptor com contatos normalmente abertos deve ser zero (os contatos estão conectados – ligados) e, no caso de interruptor com contatos normalmente fechados, deve ser infinito (contatos são desconectados – desligados).
Ficou alguma dúvida sobre a cebolinha do motor? Deixem nos comentários suas perguntas e iremos ajudar!
